Modèle

On s’intéresse ici à l’équation différentielle stochastique:

\[\text{d}X(t) = \alpha X(t)(1 - X(t)^2) \text{d} s + \sigma \sqrt{1 + X(t)^2}\text{d} B(t),~X_0 = x_0.\]

On remarquera que la fonction \(f(x) = \alpha x(1 - x^2)\) satisfait la relation: \[f(x) = \nabla_x u(x)\] où \(u(x)\) est la fonction de potentiel \(u(x) = \alpha(\frac{x^2}{2} - \frac{x^4}{4})\).

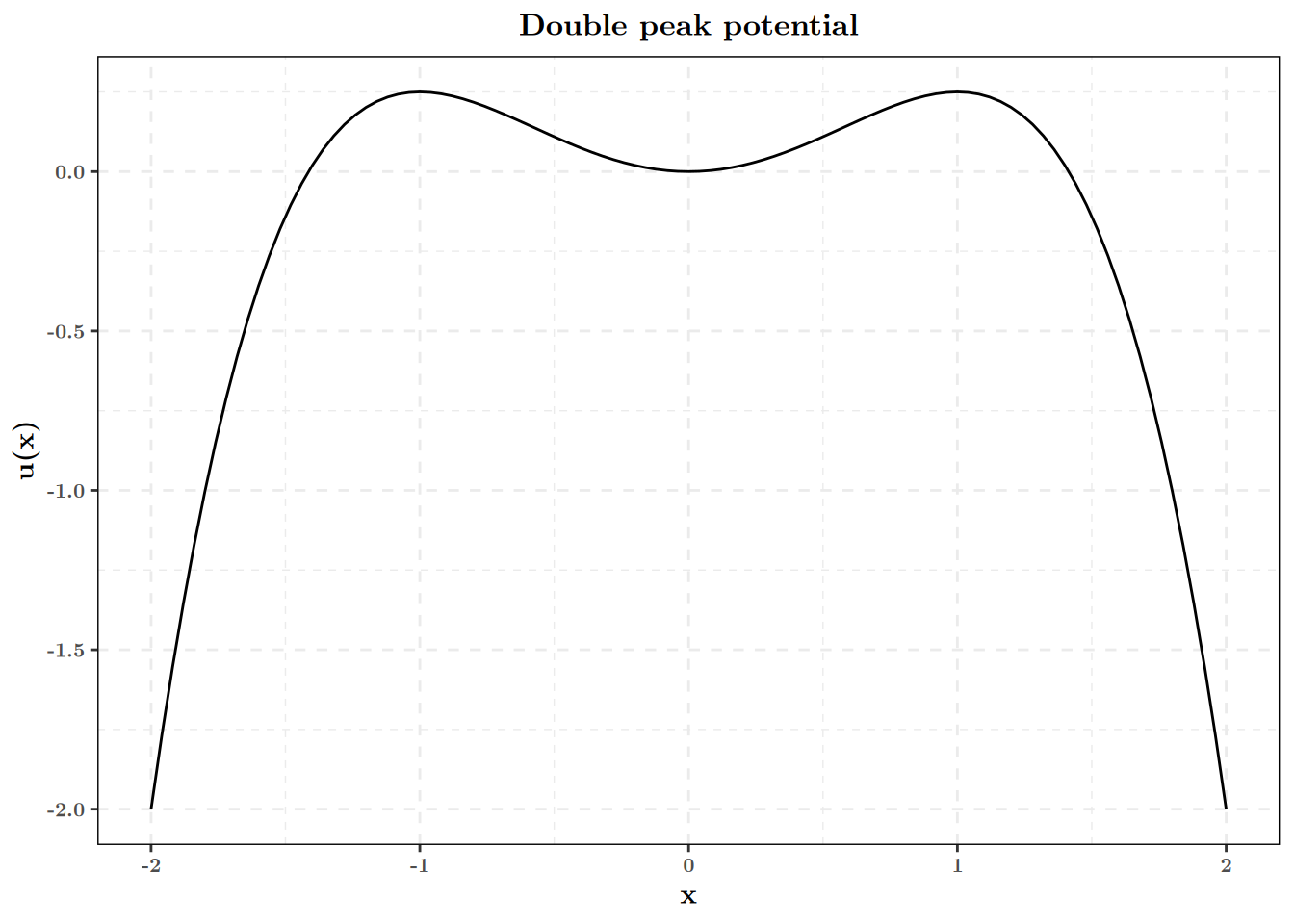

Pour \(\alpha = 1\), ce potentiel est le suivant:

tibble(x = seq(-2, 2, length.out = 501)) %>%
  ggplot(aes(x = x)) +
  stat_function(fun = get_potential) +
  labs(y = "u(x)", title = "Double peak potential")

Ainsi, la direction préférentielle de la trajectoire est donnée par le gradient de cette fonction. On peut en déduire que les points \(-1\) et 1 seront deux points attractifs.

Simulation avec R

library(tidyverse)
# library(ggplot2); library(purrr); library(dplyr)
# are enough if tidyverse doesn't work

Nous allons maintenant coder en R une fonction qui permet de simuler des trajectoires de cette EDS à paramètres et temps de simulation fixés.

On commence par coder les fonctions de dérive et de diffusion, en explicitant la dépendance en les paramètres:

get_drift <- function(x, alpha){
  alpha * x * (1 - x^2)
}
get_diffusion <- function(x, sigma){
  sigma * sqrt(1 + x^2)
}

Ensuite on peut créer la fonction de simulation, qui dépendra de \(x_0\), \(\alpha\) et \(\sigma\).

Remarque: Comme sortie de la fonction, on choisit un tibble qui conserve les positions simulées ainsi que toutes les informations de simulation. Cela permettra de faciliter les représentations graphiques plus tard:

simulate_double_peak_sde <- function(times, # Simulation times
                                     x0, alpha, sigma) # Simulation parameters
  {
  n_points <- length(times) # Number of points
  trajectory <- rep(NA, n_points) # Initialization of output trajectory
  trajectory[1] <- x0 # First position
  for(k in 2:n_points){ # Iteration
    h <- times[k] - times[k - 1] # Time step (must be small)
    euler_mean <- trajectory[k - 1] + # x
      get_drift(trajectory[k - 1], alpha) * h # drift(x) * h
    euler_variance <- get_diffusion(trajectory[k - 1], sigma)^2 * h
    trajectory[k] <- rnorm(n = 1, # 1 gaussian sample
                       mean = euler_mean, # Mean
                       sd = sqrt(euler_variance) # Standard deviation
                       )
  }
  # Return tibble to ease later visualization
  tibble(t = times,
         x_t = trajectory,
         x0 = x0,
         alpha = alpha,
         sigma = sigma)
}

Simulation simple

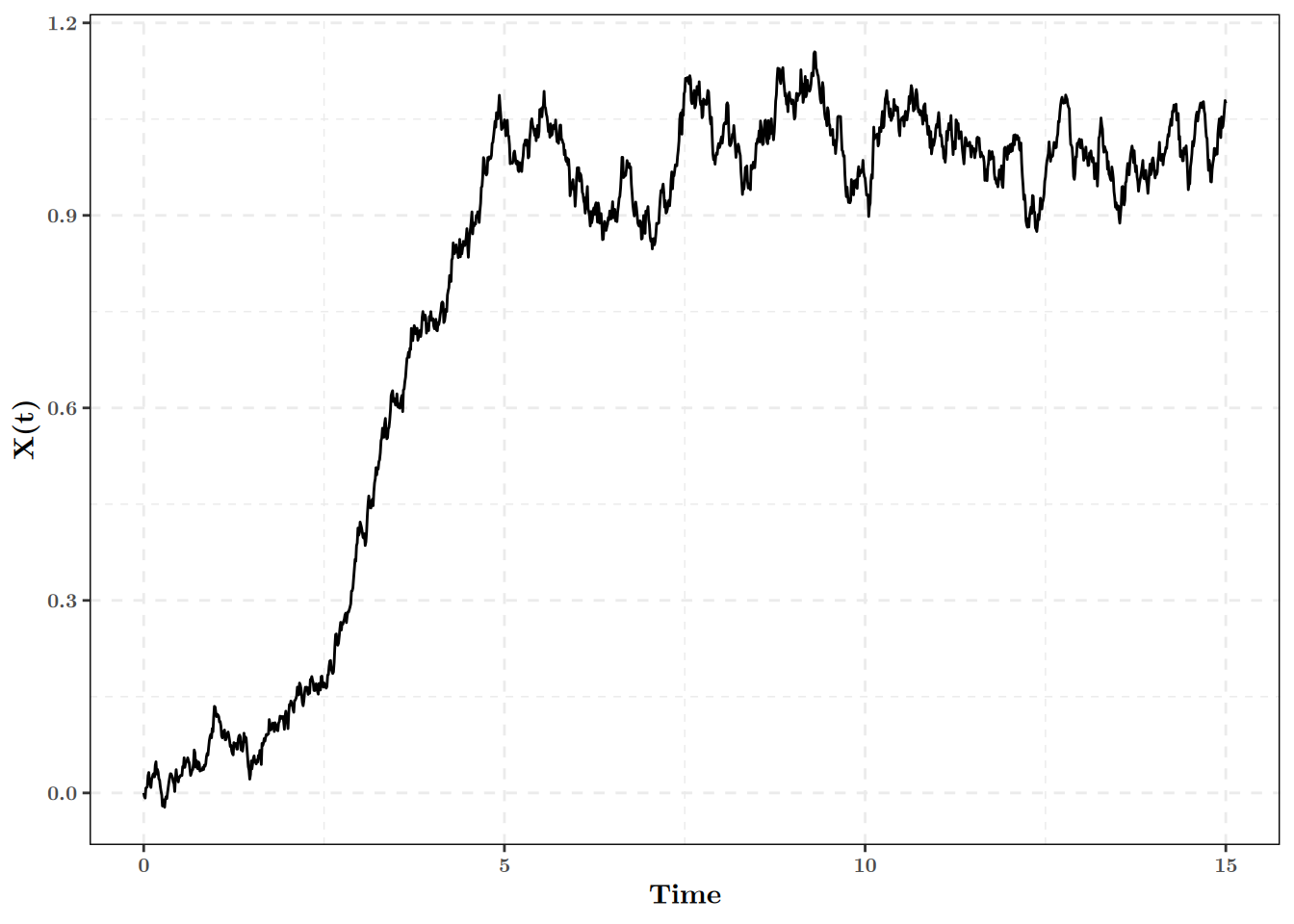

On peut ainsi simuler une première trajectoire, pour \(x_0 = 0,~\alpha = 1,~\sigma = 0.1\) et la représenter graphiquement:

set.seed(123) # For reproducibility
my_times <- seq(0, 15, by = 0.01) # Vecteur 0, 0.01, 0.02,...., 9.99, 10
simulate_double_peak_sde(times = my_times, # Simulation
                         x0 = 0, alpha = 1, sigma = 0.1) %>% # Then
  ggplot(aes(x = t, y = x_t)) + # plot it
  geom_path() +
  labs(x = "Time", y = "X(t)")

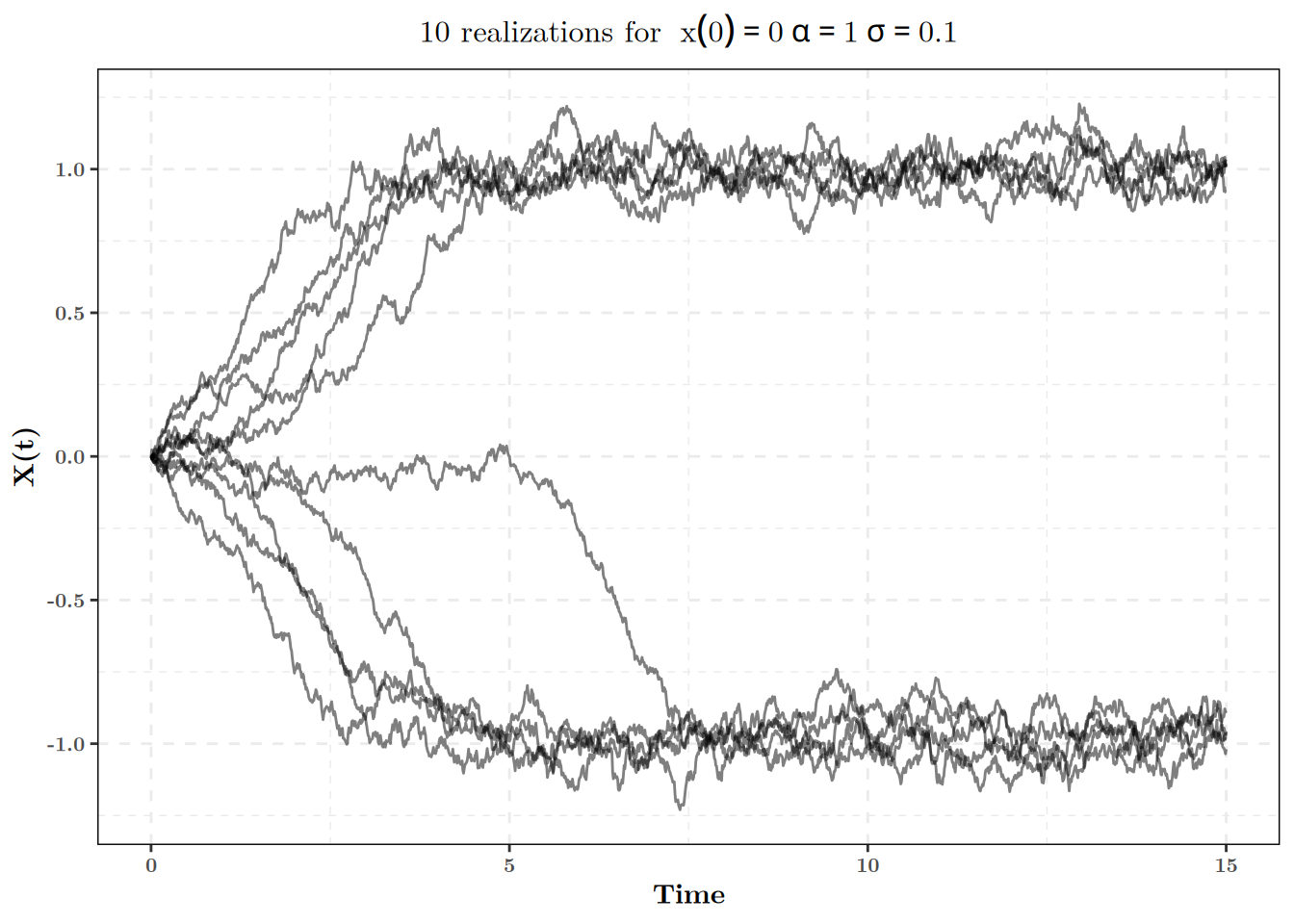

Bien sûr, cette trajectoire n’est qu’une réalisation du processus, on peut regarder 30 réalisations:

set.seed(123) # For reproducibility
rerun(10, # Rerun 30 times the simulations
      simulate_double_peak_sde(times = my_times, # Simulation
                         x0 = 0, alpha = 1, sigma = 0.1)) %>% # Then
  bind_rows(.id = "Replicate") %>% # Aggregate it in a single tibble, keeping
  # track of the replicate identity
  ggplot(aes(x = t, y = x_t)) + # plot it
  geom_path(aes(group = Replicate), alpha = 0.5) + # Do a track per replicate
  labs(x = "Time", y = "X(t)",
       title = expression("10 realizations for "~x(0)==0~alpha==1~sigma==0.1))

On peut ainsi voir ici clairement apparaître nos deux points d’attractions. On peut se demander si on peut passer de \(-1\) à 1?

Influence des paramètres

On peut regarder les variations des trajectoires selon les paramètres.

Ici les différents paramètres sont \(x_0\), \(\alpha\) et \(\sigma\). On voudrait tester \(x_0 = \lbrace -2, 0, 2\rbrace,~ \alpha = \lbrace 1, 5 \rbrace, \sigma = \lbrace 0.1, 0.5\rbrace\), en testant toutes les combinaisons possibles (ici 12).

Une manière concise et rapide de faire cela en R est la fonction pmap_dfr du package purrr, qui prend en entrée une tibble dont chaque ligne et renvoie un grand tibble concaténant tous les résulats.

Création du plan d’expérience

La première chose à faire est de créer le tableau des combinaisons de paramètres possibles, on utilise pour cela la fonction expand.grid:

# IMPORTANT: Columns names must be the same as argument names of the
# simulation_double_peak_sde function
parameters_list <- expand.grid(x0 = c(-2, 0, 2), # x0s values
                               alpha = c(1, 3),
                               sigma = c(0.1, 0.5)) %>% # Creates the design grid
  as_tibble() # Turns it into a tibble

Le tableau obtenu est le suivant:

# A tibble: 12 x 3
      x0 alpha sigma
   <dbl> <dbl> <dbl>
 1    -2     1   0.1
 2     0     1   0.1
 3     2     1   0.1
 4    -2     3   0.1
 5     0     3   0.1
 6     2     3   0.1
 7    -2     1   0.5
 8     0     1   0.5
 9     2     1   0.5
10    -2     3   0.5
11     0     3   0.5
12     2     3   0.5

Simulations sur tout le plan d’expérience:

Dans le code suivant, on teste les 12 combinaisons possibles. Pour chaque combinaison, on fait une simulation. Moralement, pmap_dfr fait une boucle sur les 12 lignes du tableau précédent en concaténant le résultat dans un tibble.

pmap_dfr(.l = parameters_list, # List of parameters
         .f = simulate_double_peak_sde, # Function to apply
         times = my_times # Additionnal arguments
)

Comme on veut 10 simulations par jeu de paramètres, il suffit de répéter 10 fois ce code grâce à rerun et d’aggéger les résultats dans un tibble.

set.seed(123) # For reproducibility
all_simulations <- rerun(10, # rerun 10 times
                         pmap_dfr(.l = parameters_list, # Same code as above
                                  .f = simulate_double_peak_sde,
                                  times = my_times)
                         ) %>% # Then
  bind_rows(.id = "Replicate") # Binds it a tibble, keeping track of replicate

Le résultat est un tibble de taille conséquente!

# A tibble: 180,120 x 6
   Replicate     t   x_t    x0 alpha sigma
   <chr>     <dbl> <dbl> <dbl> <dbl> <dbl>
 1 1          0    -2       -2     1   0.1
 2 1          0.01 -1.95    -2     1   0.1
 3 1          0.02 -1.90    -2     1   0.1
 4 1          0.03 -1.82    -2     1   0.1
 5 1          0.04 -1.78    -2     1   0.1
 6 1          0.05 -1.73    -2     1   0.1
 7 1          0.06 -1.67    -2     1   0.1
 8 1          0.07 -1.63    -2     1   0.1
 9 1          0.08 -1.62    -2     1   0.1
10 1          0.09 -1.61    -2     1   0.1
# … with 180,110 more rows

Représentation graphique

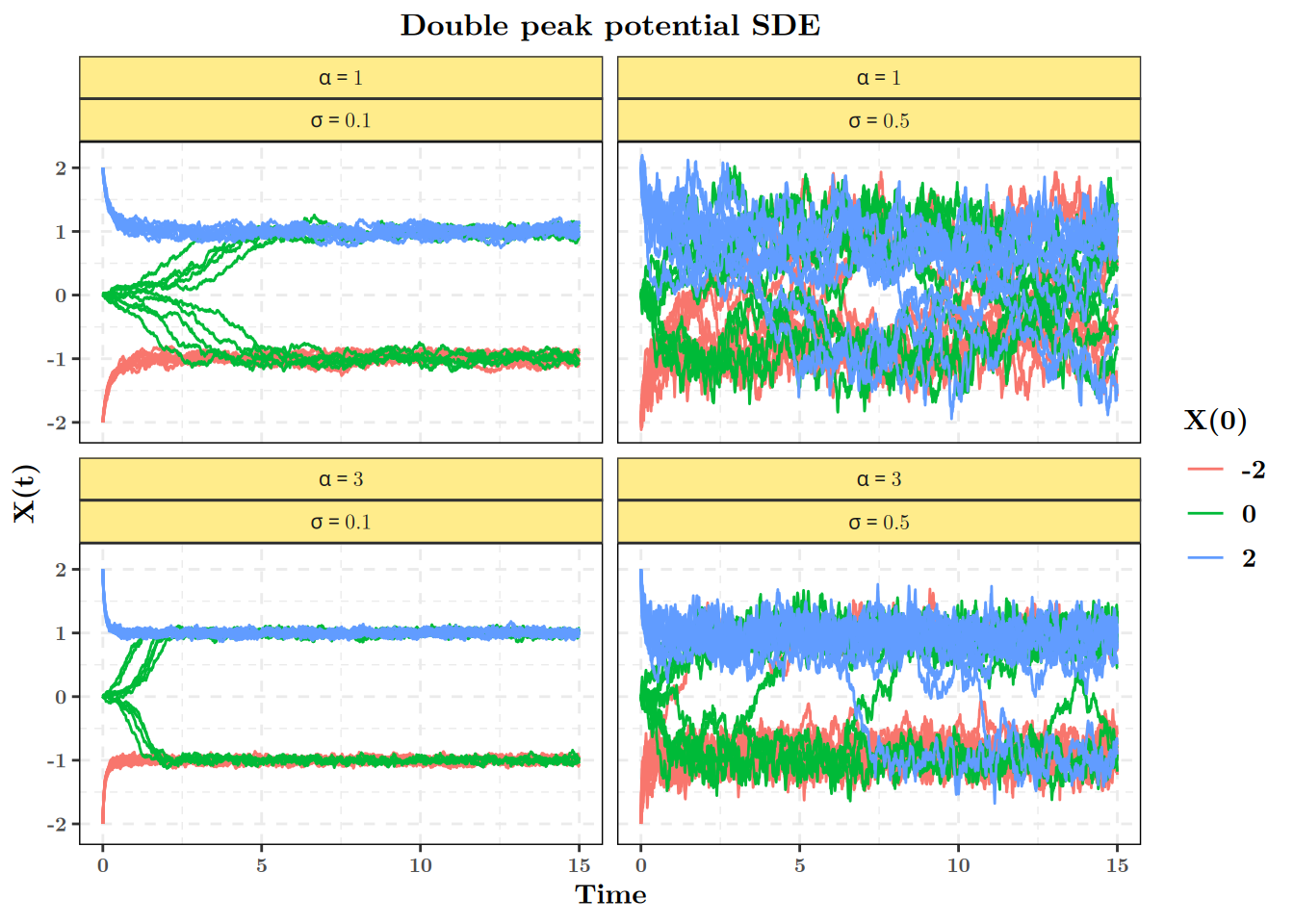

On peut maintenant représenter graphiquement les différentes trajectoires simulées:

all_simulations %>% # First we rename alphas and sigmas for nice rendering
  mutate(alpha = paste("alpha ==", alpha),
         sigma = paste("sigma ==", sigma)) %>%
  ggplot(aes(x = t, y = x_t)) + # Usual ggplot
  geom_path(aes(group = interaction(Replicate, x0), # Group trajectories
                color = factor(x0))) + # Color depending on starting point
  facet_wrap(.~ alpha + sigma, # One graph per combination alpha/sigma
             labeller = label_parsed) + # Turns names in maths
  labs(x = "Time", y = "X(t)", color = "X(0)", # Labelling axis
       title = "Double peak potential SDE")

Ainsi, on peut constater que les trajectoires peuvent passer d’un mode à l’autre. La fréquence de ces passages est fortement dépendante du rapport de force entre la dérive et la diffusionc autour des points d’attraction, soit ici:

\[\frac{\alpha x(1 - x^2)}{\sigma\sqrt{1 + x^2}}.\] Ce rapport essentiel dans la théorie des EDS est parfois appelé rapport signal sur bruit.
